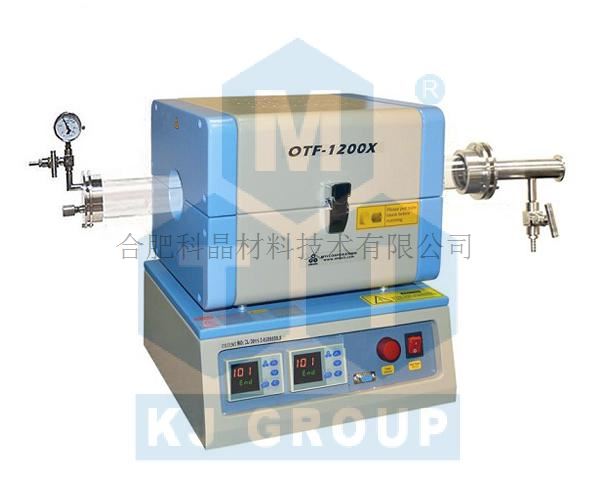

1200℃小型双温区开启式管式炉OTF-1200X-II-S

·双层壳体结构

·采用高纯氧化铝纤维做为炉膛材料，并且表面涂有氧化铝涂层（可提高加热效率和延长使用寿命）

·两个4”长的加热区，可以独立控制温度

·设备体积小巧，结构紧凑（图一）

·双加热区之间设计有氧化铝圆形隔断，可帮助您在管内建立温度梯度

·所有电子元件（> 24V）均通过UL认证，准备通过TUV，CSA和UL测试

·可选购石英管堵及石英坩埚，可增加炉管内洁净度及真空度（图三、四）

         图1                 图2                   图3                  图4

热偶：K型热偶    建议升温速率：≤10℃/min

温度：1100℃ （1200℃＜1h）  电源：AC220，50Hz   最大功率:1.2KW

·高纯石英管尺寸：

·Φ25 x 610(mm)

·Φ50 x 600(mm)

·Φ60 x 600(mm)

加热区长度：200mm (双温区：100mm+100mm)

掺钼铁铬铝(表面涂有氧化锆涂层，可以极大程度延长使用寿命）

·一对SS304不锈钢真空法兰与双高温硅O形环包括在内

·两个针阀已分别安装在两个法兰上（下图）

·一个真空压力表安装在一侧法兰（下图）

1.法兰上标配安装的是Φ8的宝塔嘴接头

2.为了获得较好的抽气速率可以配用KF25的转接头

3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头

·可选：您可以选购kf25真空口法兰（图二）

·可选：您可以订购法兰支架（图三）

        图1                   图2                    图3

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·两个温区分别有两个独立的温控系统控制

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

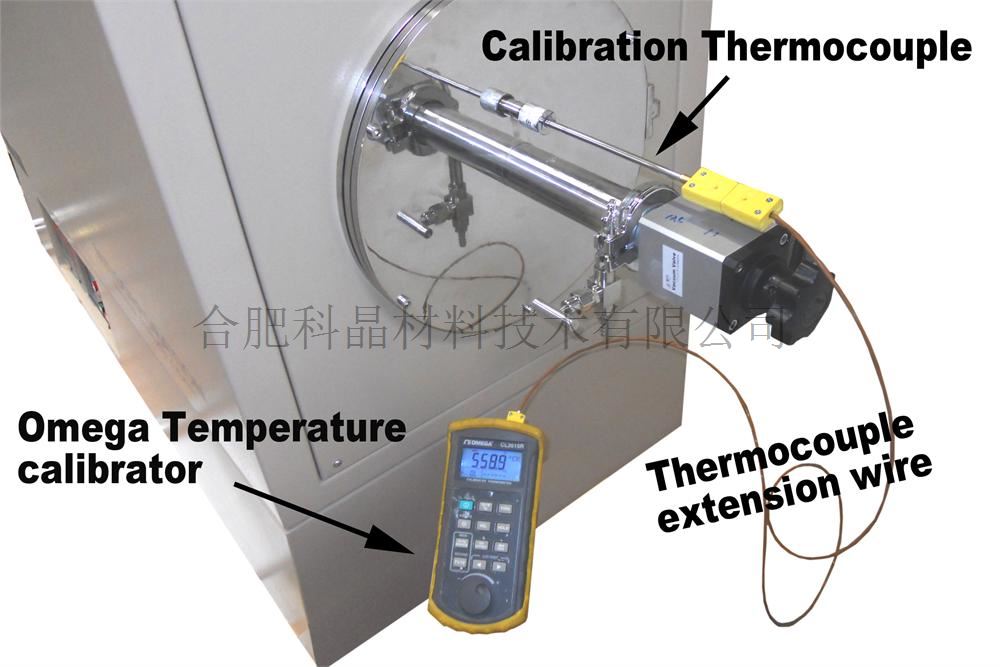

·定期对管式炉进行温度校准，可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包，辅助您完成这项工作，完整的校准套件包括

·48”L（1/4”OD）K型热电偶校准

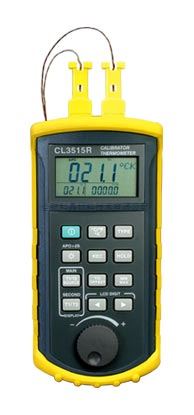

·一Omega温度校准器

·热电偶补偿线

炉体尺寸：750 L x 300W x 400 H mm

炉膛尺寸：80x200X2

约35Kg

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

点击查看售后服务承诺书。

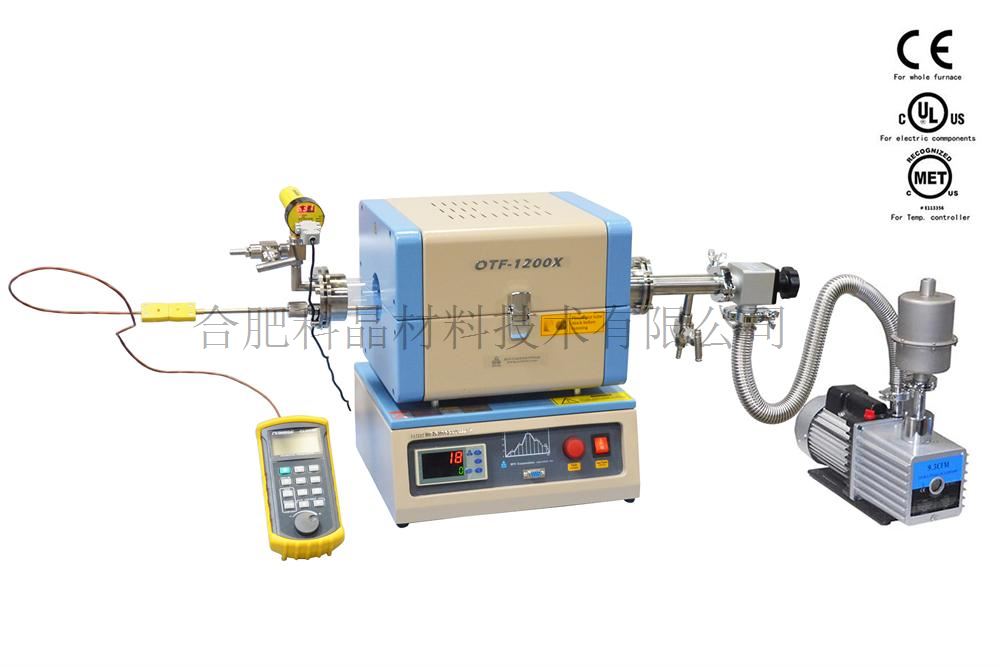

·通过机械泵可达到50mTorr（参考值，详情请点击）

·通过分子泵泵可达到10E-5 Torr（参考值，详情请点击）

·可选购一个冷真空阱，以避免真空泵造成污染

所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全（图一）

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）

•为了安全，您可以考虑将小管式炉放在通风柜内（图二图三）

         图1                   图2                  图3

·如何在MTI管炉上放置管堵和真空法兰

·为了在管式炉内获得准确的温度，在使用前需要校准温度，请点击这里了解如何使用
