| 设备名称 |

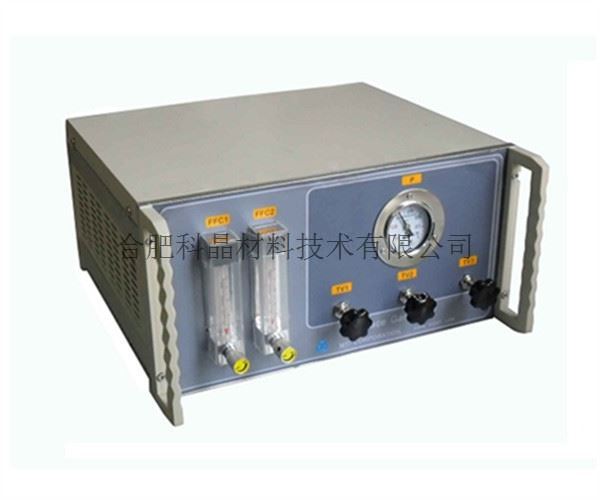

混气系统2路浮子--CGM-2F （2019.11.21-科晶实验室审核） |
| 产品提示 | |
| 主要特点 |
·适用于低压小流量，多种气体单一/混合连续供气系统。尤其方便多种气体的切换使用，而不会造成大气进入加热管。 ·气体压力和流量数据在同一平面直观可读，外形美观、实用，操作简便。 ·显示流量准确，可有效控制气体的消耗量。 ·重量轻，方便移动。 ·使用方便，无需通电。
工作状态 流量调节 |
| 相关视频 |

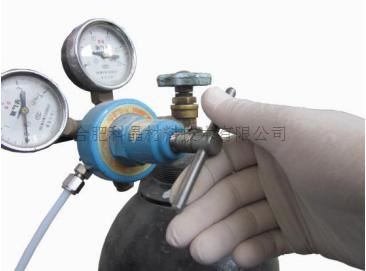

减压阀安装 |
| 基本参数 |
·浮子流量计的量程：16-160ml/min ·压力表量程：-0.1-0.15Mpa ·通气管道： ø6.35mm 的聚四氟管
更多参数请联系科晶销售部 |
| 混气罐 |
·内置一个不锈钢混气罐，可以良好的混气 |
| 关键和阀门 |
·采用ss304不锈钢 ·三管件接口直径为1/4”（接管可选聚四氟或不锈钢）
|
| 尺寸 |
·340mm(L) x 300mm(W) x 180mm(H)
|
| 重量 |
6 Kg |
| 质保 |
一年保修，终身技术支持。 特别提示：1.因认为损坏或操作不当造成的损坏不在保修范围内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
试验案例

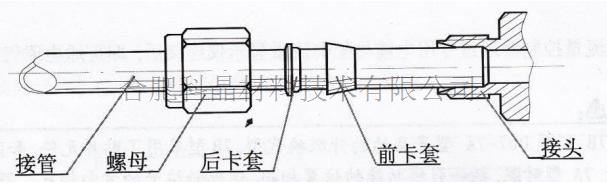

（1）安装：将设备上的卡套接头取下，套在聚四氟管上，如下图示，将做进气使用的聚四氟管的另一端连接在气瓶上，气瓶请安装减压阀。做出气使用的聚四氟管的另一端连接在需要用气的设备上。注意：连接所需气瓶之前，关闭所有阀门。
（2）压力换算表
不同仪表所用单位有所不同，单位之间的换算如下：
压力
1 巴(bar)=105000 帕(Pa)
1 达因/厘米 2(dyn/cm2)=0.1 帕(Pa)
1 托(Torr)=133.322 帕(Pa)
1 毫米汞柱(mmHg)=133.322 帕(Pa)
1 毫米水柱(mmH2O)=9.80665 帕(Pa)
1 工程大气压=98.0665 千帕(kPa)
1 千帕(kPa)=0.145 磅力/英寸 2(psi)=0.0102 千克力/厘米 2(kgf/cm2) =0.0098 大气压(atm)
1 磅力/英寸 2(psi)=6.895 千帕(kPa)=0.0703 千克力/厘米 2(kg/cm2)=0.0689 巴(bar)=0.068
大气压
1 物理大气压(atm)=101.325 千帕(kPa)=14.696 磅/英寸 2(psi)=1.0333 巴(bar)
|
|
牛顿/米2 (N/m2)(Pa) |
公斤力/米2 (kgf/m2) |
公斤力/厘米2 (kgf/cm2) |
巴 (bar) |
标准大气压 (atm) |
毫米水柱 4oC |
毫米水银柱0oC |
磅/英寸2 (lb/in2,psi) |
|
牛顿/米2 (N/m2)(Pa) |
1 |
0.101972 |
10.1972*10^-6 |
1*10^-5 |
0.986923 *10^-5 |
0.101972 |
7.50062 *10^-3 |
145.038 *10^-6 |
|
公斤力/米2(kgf/m2) |
9.80665 |
1 |
1*10^-4 |
9.80665 *10^-5 |
9.67841 *10^-5 |
1 *10^-8 |
0.0735559 |
0.00142233 |
|
公斤力/厘米2(kgf/cm2) |
98.0665 *10^3 |
1*10^4 |
1 |
0.980665 |
0.967841 |
10 *10^3 |
735.559 |
14.2233 |
|
巴 (bar) |
1*10^5 |
10197.2 |
1.01972 |
1 |
0.986923 |
10.1972 *10^3 |
750.061 |
14.5038 |
|
标准大气压(atm) |
1.01325 *10^5 |
10332.3 |
1.03323 |
1.01325 |
1 |
10.3323 *10^3 |
760 |
14.6959 |
|
毫米水柱 4oC |
0.101972 |
1*10^-8 |
1*10^-4 |
9.80665 *10^-5 |
9.67841 *10^-5 |
1 |
73.5559 *10^-3 |
1.42233 *10^-3 |
|
毫米水银柱 0oC |
133.322 |
13.5951 |
0.00135951 |
0.00133322 |
0.00131579 |
13.5951 |
1 |
0.0193368 |
|
磅/英寸2 (lb/in2,psi) |
6.89476 *10^3 |
703.072 |
0.0703072 |
0.0689476 |
0.0680462 |
703.072 |
51.7151 |
1 |
|
应用提示 |
·严禁氧气和氢气同时使用或混合使用，使用有毒有害，易燃易爆的气体前请严格检查气路的气密性，使用氢气前排空管内的氧气。不用氢气时，应关闭阀门。 ·不得通氯化物、硫化物、氨气等易腐蚀的气体，否则容易损坏通气管道，混气罐等不锈钢材质的配件。由于通入腐蚀性气体而造成的设备损坏公司售后维修会收取相应的费用。 ·由于气瓶内部气压较高，所以向混气系统内通入气体时，气瓶上必须安装减压阀。减压阀应采用调控范围在0.02—0.25Mpa 的专用气体减压阀（YQY-6（氧）、 YQQ-9（氢）、YQE-03（乙炔）、YAr-04（氩气）等） ·氢气瓶必须使用专用的减压器，开启气瓶时，操作者应站在阀口的侧后方，动作要轻缓。 ·开启减压阀时应注意其工作压力使其 PMAX<0.01MP，以免压力过大造成气路损坏。 ·严禁使用瓶口有油污的氧气瓶。 ·每只气瓶最低必须保留0.5 MPa的余压。 |
|
警示 |
·不要放在不平或有震动的场所，否则容易引发设备不稳而倾倒的危险。 ·气瓶应放置在阴凉通风处，避免阳光直晒，又能耐火的专门建筑物或室外，严禁将气瓶和高温炉放在一起。 |
